RTS-303手持式光數字繼電保護測試儀

產品分類：手持式測試儀

全國咨詢熱線：: 13037319267

分享到：

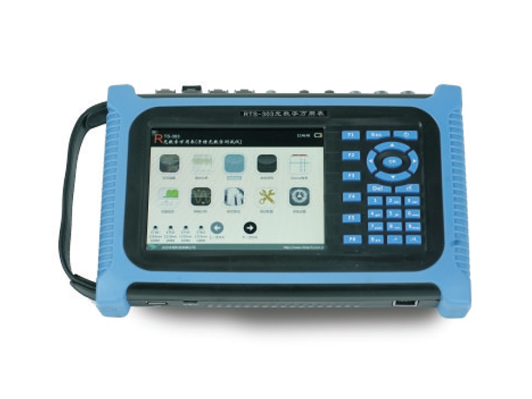

RTS-300系列手持式繼電保護測試儀是專用于IEC61850智能變電站繼電保護調試的手持式解決方案，集數字繼電保護測試、報文分析、波形分析、錄波分析、核相分析、極性測試等功能于一體。5.7英寸電容觸摸屏，1AH鋰電池供電，小巧機身實現掌上移動作業，是智能變電站繼電保護調試工程師們十分理想的調試工具。

主要功能
技術特點
技術指標
適用范圍
相關下載

    SCD圖形化
        完整解析SCL文件（SCD、CID、ICD），無需進行格式轉換，支持圖形化顯示SCD虛端子連接，并實現對SV、GOOSE、MMS信息的自動配置；
    報文探測：
        支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3報文自動探測與解析，并自動與SCD文件進行匹配，標記不匹配項；
    SV/FT3報文監視
        提供波形、幅值、相位、品質、頻率、諧波含量、丟幀統計、離散度、異常報文告警等多種分析功能，支持報文重新采樣；
    GOOSE報文監視
        提供狀態、變位記錄、品質、丟幀、異常報文告警等多種分析功能，支持Goose發送機制檢測；
    GOOSE虛端子測試
        可模擬虛端子動作，對GOOSE鏈路進行點對點聯動測試；
    GOOSE分辨率測試
        支持GOOSE分辨率測試；
    電流電壓測試
        可手動調節、自動遞變，并分析測試結果；
    狀態序列測試
        提供多狀態連續輸出測試，支持短路模型計算，支持多種切換方式，支持IRIG-B碼同步觸發；
    專用保護測試模塊
        定值校驗、差動保護、諧波疊加、備自投等；
    光口流量測試
        光口實時流量、峰值流量、平均流量測試；
    核相測試
        支持合并單元核相測試；
    極性測試
        支持直流法測試光數字電壓、電流互感器、變壓器的極性；
    光功率測量
        集成光功率檢測功能，可實時在線測量光以太網發送及接收光信號功率；
    VLAN測試
        可自動搜索交換機VLAN劃分設置，形成VLAN劃分表；
    PCAP抓包分析
        可對SV、FT3、GOOSE報文進行抓包，自動標記異常幀并告警，支持PCAP文件導出；
    智能終端（含合智一體裝置）測試
        可對智能終端開入回路響應時間、跳/合閘回路響應時間進行測試；
    異常報文模擬
        可模擬SV、FT3、GOOSE丟幀、錯序、錯值、雙A/D不一致、抖動等異常報文輸出。
    額定延時測試
        支持合并單元額定延時測試；
